汽车发动机缸体三维检测

2021-10-23 A+ A A-

       成都某发动机制造商,需要对汽车发动机缸体进行三维检测,该公司采用华朗自主研发生产的三维扫描仪,并结合三维检测工程软件,获取了发动机缸体精确的三维数据。用得到的发动机缸体整体数据与原始的CAD模型进行针对性数据比对,看到实际扫描出发动机缸体整体数据,分析成品是否合格。

面临问题| Practical problem

     1、由于该汽车发动机缸体涉及到与发动机多个零部件的连接,客户要求的精度非常高。

     2、该汽车发动机缸体具有形状复杂,曲面变化大,孔位多等特点,采用传统的测量方式,非常耗时,且数据不够精确。

解决方案|Holon solutions

       针对汽车发动机缸体形面复杂、曲率变化大、孔位多等特点,华朗三维技术工程师提出解决方案中,使用三维扫描仪HL-3DS+快速获取对汽车发动机缸体高精度的三维数据,用三维检测设计软件将发动机点云数据转换为三角网格面数据+Pro/E、UG等主流设计软件中进行后期处理。

汽车发动机缸体现场图

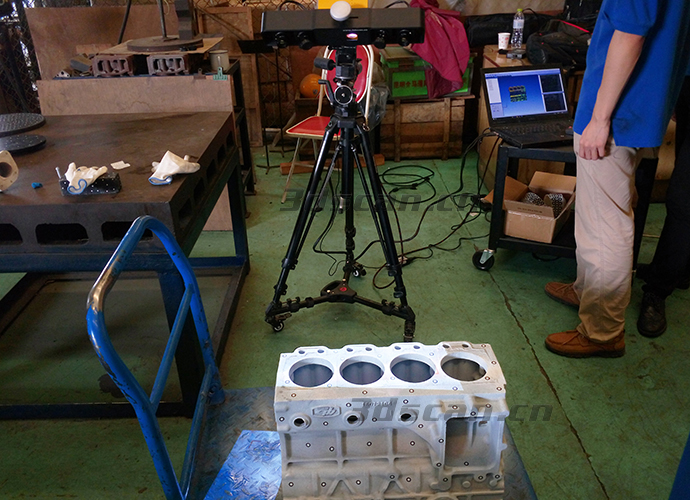

发动机缸体扫描现场图

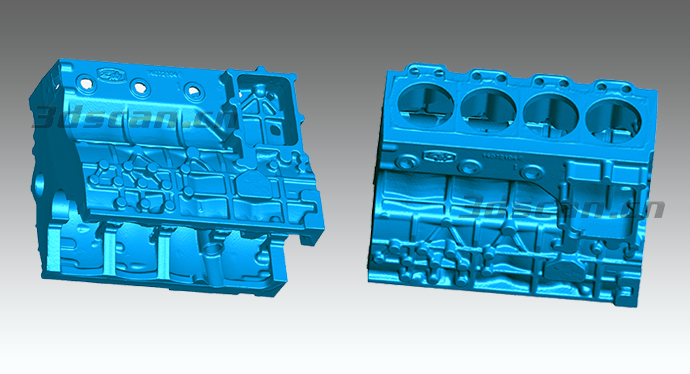

汽车发动机缸体STL图

汽车发动机缸体STL图
